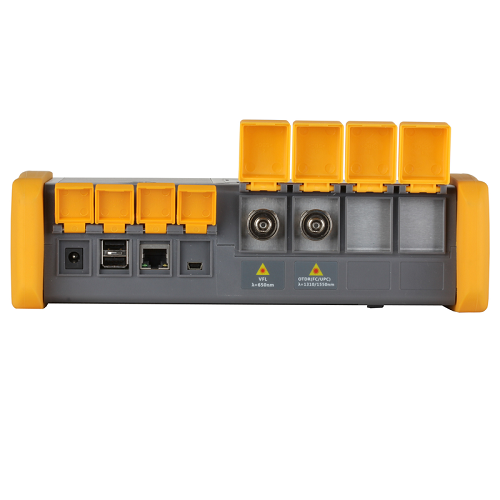

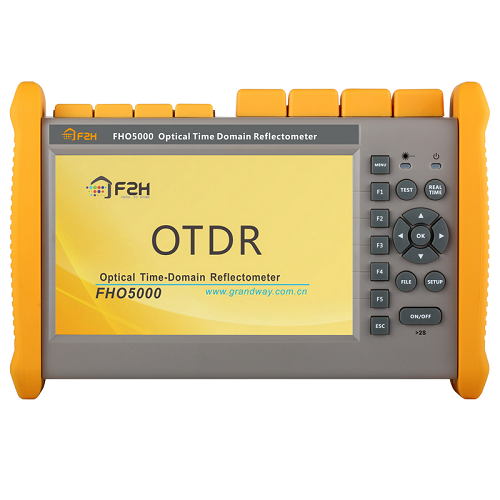

Рефлектометр оптический Grandway FHO5000-MD21-LS-PM-TS-FM

Grandway FHO5000-MD21-LS-PM-TS-FM посылает в оптическое волокно импульсы света, которые отражаясь от различных неоднородностей возвращаются в приемопередающий порт прибора с различной временной задержкой и уровнем мощности. На основе данной информации на экране прибора стоится рефлектограмма, на которой отображаются все обнаруженные события такие как: соединение коннекторов, оптическая сварка, макроизгиб, сплиттер, конец волокна. Для каждого события определяется расстояние и затухание.

Подробное описание

Волокно	SM(одномод)
Длины волн, нм	1310/1550

Обзор Характеристики

Описание

Grandway FHO5000-D35-LS-PM-TS-FM – оптический рефлектометр (OTDR) нового поколения, предназначенный для диагностики волоконно-оптических линий связи городского и магистрального масштаба. Рефлектометр обеспечивает высокую производительность и точность измерений, предназначен для работы с одномодовым волокном дальностью до 130 км. Компактные размеры и продуманный дизайн делает работу с прибором простой и удобной для пользователей с любым уровнем подготовки.

Встроенный порт определителя обрывов VFL предоставляет возможность провести визуальный контроль состояние волокна. В волокно подается свет красного спектрального диапазона на длине волны 625 нм, который проходит сквозь оболочку волокна в местах ее повреждения и на макроизгибах, тем самым, позволяя визуально локализовать проблемные участки.

Особенности :

Продуманный дизайн, прочный корпус
Компактный, легкий
Режим измерений в реальном времени
Контроль наличия света в волокне в целью предотвращения повреждения
Встроенный определитель обрывов (в базовой комплектации)
Измеритель мощности (в базовой комплектации)
Источник излучения (в базовой комплектации)
Сенсорный экран (в базовой комплектации)
Оптический микроскоп (опция)
Опция Wi-Fi (опция)
Установка маркеров, 2 шт
Память на 40000 рефлектограмм
Программное обеспечение для генерации отчетов

Технические характеристики Grandway FHO5000-MD21-LS-PM-TS-FM

Длина волны	850/1300/1310/1550 нм
Динамический диапазон	19/21/35/33 дБ
Мертвая зона по затуханию (ADZ)	4 м
Мертвая зона по событиям (EDZ)	0,8 м
Ширина импульса	3 нс, 5 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1мкс, 2 мкс, 5 мкс, 10 мкс, 20 мкс
Количество точек выборки	128 000
Разрешение по расстоянию	Минимум 0,25 м
Линейность	≤ 0,05 дБ/дБ
Порог по потерям	0,01 дБ
Разрешение по потерям	0,001 дБ
Разрешение по расстоянию	0,01 м
Погрешность по расстоянию	± (1 м + измеренное расстояние х 3 х 10-5 + разрешение по выборке)
Определитель обрывов	10 мВт, 2 Гц
Тип оптического коннектора	FC/PC SC/PC, ST/PC, LC – опционально APC полировка доступна только при совместном заказе с прибором
Память	40 000 рефлектограмм
Интерфейсы	RJ-45 - 1шт USB - 3шт (тип А - 2шт, тип B - 1шт)
Экран	Цветной сенсорный TFT-LCD 7 дюймов
Питание	Сеть 220 В или аккумулятор 6 часов работы от аккумулятора
Температура эксплуатации	-10 до +50 оС
Температура хранения	-20 до +70 оС
Габариты, мм	253 × 168 × 73,5
Вес ( нетто) , кг	1,5
Другие функции	Обновление данных в режиме работы в реальном времени (1 раз в секунду) Диапазон времени усреднения (от 1 до 3600 с) Обнаружения траффика в волокне Режим наложения и сравнения рефлектограмм

Технические характеристики измерителя мощности PM

Тип фотодиода	InGaAs
Диапазон принимаемых длин волн	800 – 1700 нм
Калиброванные длины волн	850/1300/1310/1490/1550/1625 нм
Динамический диапазон	-70 до +10 дБм
Разрешение	0,01 дБ
Точность измерения	± 3,5дБ ±1нВт
Тип адаптера	FC/PC

Технические характеристики источника излучения LS через OTDR порт

Режим работы	Через OTDR порт
Длины волн	1310/1550 нм
Выходная мощность	-25 до 0 дБм
Точность	± 0,5 дБ
Тип коннектора	FC/UPC по умолчанию или по типу коннектора OTDR порта

Характеристики

Волокно	SM(одномод)
Длины волн, нм	1310/1550
