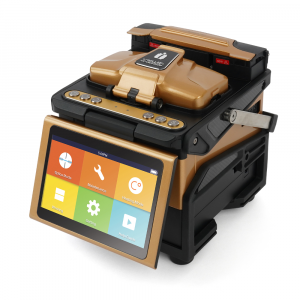

Аппарат сварочный INNO View 8+
| Наименование | Сварочные аппараты |
| Тип свариваемых волокон | SM (ITU-T G.652/G.657), MM (ITU-T G.651), DS (ITU-T G.653), NZDS (ITU-T G.655) |
| Метод выравнивания волокон | По сердцевине волокна |
| Скорость сварки | 6 секунд в быстром режиме |
Описание
Аппарат сварочный INNO | VIEW 8+ это магистральный автоматический сварочный аппарат с юстировкой волокон по сердцевине.
Специальное мобильное приложение, работающее по Wi-Fi, позволяет оператору управлять работой аппарата, а также осуществлять сбор данных.
Двойным нажатием на экран можно увеличить картинку в 520 крат. Яркое освещение обеспечивается трёмя LED.
Аппарат для сварки оптоволокна INNO | VIEW 8+ приспособлен для работы с волокнами в буфере 250 мкм, 900 мкм, 3.0 мм, плоским кабелем FTTx, оптическими
патч-кордами и автоматически определяет тип оптических волокон.
Скалыватель, входящий в комплект, оптимизирован под все виды и размеры буфера.
Усиленная аккумуляторная батарея позволяет выполнить до 355 сварок и термоусадок без подзарядки.
Может работать как от сети через блок питания/зарядки, так и автономно от аккумуляторной батарей.
Появилась возможность создания в линии фиксированного аттенюатора с величиной затухания от 0.1 дБ до 20 дБ с шагом 0.1 дБ.
Гарантия 3 года!
Характеристики
| Наименование | Сварочные аппараты |
| Тип свариваемых волокон | SM (ITU-T G.652/G.657), MM (ITU-T G.651), DS (ITU-T G.653), NZDS (ITU-T G.655) |
| Метод выравнивания волокон | По сердцевине волокна |
| Скорость сварки | 6 секунд в быстром режиме |
| Диаметр волокна | 80...150 мкм |
| Диаметр покрытия | до 3 мм |
| Длина скола | От 8 до 16 мм |
| Средние потери на сварке | 0.03 дБ для SM, 0.02 дБ для MM, 0.05 дБ для DS, 0.05 дБ для NZDS, 0.03 дБ для G.657 |
| Режимы сварки | 128 режимов |
| Хранение результатов сварки | последние 10 000 сварок |
| Увеличение | 520х места сварки |
| Калибровка дуги | Автоматическая калибровка дуги по давлению и температуре |
| Способ просмотра | Цветной ЖК 5 дюймов |
| Механический тест на растяжение | от 1.96 до 2.25 Н |
| Режимы печки | 32 режима |
| Время нагрева | 9 секунд |
| Длина защитных гильз | от 20 мм до 60 мм |
| Ресурс батареи | 355 сварок и термоусадок, емкость 9000 мАч |
| Ресурс электродов | 5 550 сварок |
| Защитные особенности | Обрезиненный корпус |
| Беспроводное соединение | Нет |
| ЖК монитор | 5.0″ цветной LCD тачскрин, с регулируемым углом наклона, инверсией изображения и защитой из закалённого стекла |
| Управление | Тачскрин | Клавиатура |
| Другие особенности | Мобильное приложение для управления сваркой и данными |
| Размеры | 162х147х157 мм с обрезиненной защитой |
| Интерфейсы | USB 2.0 | Mini USB |
| Условия эксплуатации | Высота от 0 до 5000 м | влажность от 0 до 95% | без конденсата | от -10° до +50°С | скорость ветра не более 15 м/с |
| Условия хранения | Влажность от 0 до 95% без конденсата | от -40° до +80°С |
| Вес | 2,78 кг (с батареей) / 2,12 кг (без батареи) |
Комплектация
Сварочный аппарат | View-6s - 1 шт.
Съёмный магнитный зажим на каретку | FH-40 - 2 шт.
Прецизионный скалыватель | V-7 - 1 шт.
Кабель для подключения внешнего блока питания/зарядки - 1 шт.
Блок питания/зарядки внешний | JS-180300 - 1 шт.
Аккумуляторная батарея | LBT-50 - 1 шт.
Съёмный зажим печи стандартный - 1 шт.
Съёмный зажим печи SOC | HTN-SOC - 1 шт.
Съёмный зажим на каретку для сварных коннекторов SC | FH-SOC - 1 шт.
Оснастка для очистки нагара с электродов (гриндер) - 1 шт.
Лоток для охлаждения КДЗС | CG-22 - 1 шт.
Комплект электродов | E-50 - 1 шт. (+ 1 комплект установлен в аппарате)
Ручной ремень для переноски аппарата - 1 шт.
Протокол заводского тестирования - 1 шт.
Кейс транспортировочный, пылевлагозащитный | NBX-35 - 1 шт.
Ремень наплечный для кейса - 1 шт.
Кабель USB-mini - 1 шт.
Кабель питания от прикуривателя | CJ-11 - 1 шт.
Руководство пользователя на CD - 1 шт.
Документация
Для получения декларации соответствия, сертификата обратитесь к специалистам.
