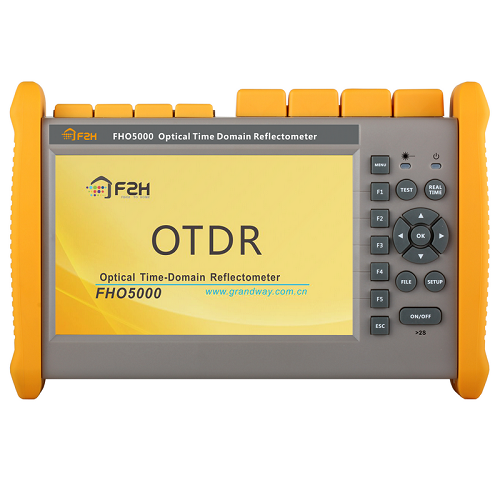

Рефлектометр оптический Grandway FHO5000-D35-LS-PM-TS-FM
| Волокно | SM(одномод) |
| Длины волн, нм | 1310/1550 |
Описание
Данный рефлектометр есть в списке госреестра РОССТАНДАРТ Grandway FHO5000-D35-LS-PM-TS-FM – оптический рефлектометр (OTDR) нового поколения, предназначенный для диагностики волоконно-оптических линий связи городского и магистрального масштаба. Рефлектометр обеспечивает высокую производительность и точность измерений, предназначен для работы с одномодовым волокном дальностью до 130 км. Компактные размеры и продуманный дизайн делает работу с прибором простой и удобной для пользователей с любым уровнем подготовки.
Встроенный порт определителя обрывов VFL предоставляет возможность провести визуальный контроль состояние волокна. В волокно подается свет красного спектрального диапазона на длине волны 625 нм, который проходит сквозь оболочку волокна в местах ее повреждения и на макроизгибах, тем самым, позволяя визуально локализовать проблемные участки.
| Особенности : Продуманный дизайн, прочный корпус Компактный, легкий Режим измерений в реальном времени Контроль наличия света в волокне в целью предотвращения повреждения Встроенный определитель обрывов (в базовой комплектации) Измеритель мощности (в базовой комплектации) Источник излучения (в базовой комплектации) Сенсорный экран (в базовой комплектации) Оптический микроскоп (опция) Опция Wi-Fi (опция) Установка маркеров, 2 шт Память на 40000 рефлектограмм Программное обеспечение для генерации отчетов |
Технические характеристики Grandway FHO5000-D35-LS-PM-TS-FM
| Длина волны | 1310/1550 нм | |||||
| Динамический диапазон | 35/33 дБ | |||||
| Мертвая зона по затуханию (ADZ) | 4 м | |||||
| Мертвая зона по событиям (EDZ) | 0,8 м | |||||
| Ширина импульса | 3нс, 5нс, 10нс, 20нс, 50нс, 100нс, 200нс, 500нс, 1мкс, 2мкс, 5мкс, 10мкс, 20мкс | |||||
| Количество точек выборки | 128 000 | |||||
| Разрешение по расстоянию | Минимум 0,25 м | |||||
| Линейность | 0,05 | |||||
| Порог по потерям | 0,01 дБ | |||||
| Разрешение по потерям | 0,001 дБ | |||||
| Разрешение по расстоянию | 0,01 м | |||||
| Погрешность по расстоянию | ± (1м + измеренное расстояние х3х10-5 + разрешение по выборке) | |||||
| Определитель обрывов | 10 мВт, 2 Гц | |||||
| Тип оптического коннектора | FC/PC SC/PC, ST/PC, LC – опционально APC полировка доступна только при совместном заказе с прибором |
|||||
| Память | 40 000 рефлектограмм | |||||

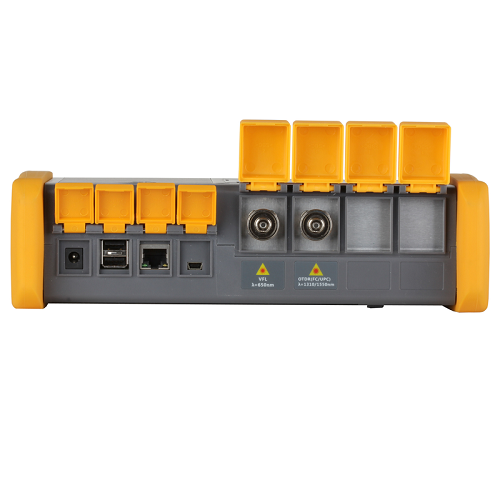

| Интерфейсы | RJ-45-1шт USB-3шт (тип А-2шт, тип B-1шт) |
|||||
| Экран | Цветной, TFT-LCD 7 дюймов, сенсорный |
|||||
| Питание | Сеть 220В или аккумулятор 6 часов работы от аккумулятора |
|||||
| Температура эксплуатации | -10 до +50 оС | |||||
| Температура хранения | -20 до +70 оС | |||||
| Габариты | 253×168×73,5 мм | |||||
| Вес ( нетто) | 1,5 кг | |||||
| Другие функции |
|
|||||
Технические характеристики измерителя мощности PM
| Тип фотодиода | InGaAs |
| Диапазон принимаемых длин волн | 800 – 1700 нм |
| Калиброванные длины волн | 850/1300/1310/1490/1550/1625 нм |
| Динамический диапазон | -70 до +10 дБм |
| Разрешение | 0,01 дБ |
| Точность измерения | ± 3,5дБ ±1нВт |
| Тип адаптера | FC/PC |
Технические характеристики источника излучения LS через OTDR порт
| Режим работы | Через OTDR порт |
| Длины волн | 1310/1550 нм |
| Выходная мощность | -25 до 0 дБм |
| Точность | ± 0,5 дБ |
| Тип коннектора | FC/UPC по умолчанию или по типу коннектора OTDR порта |
