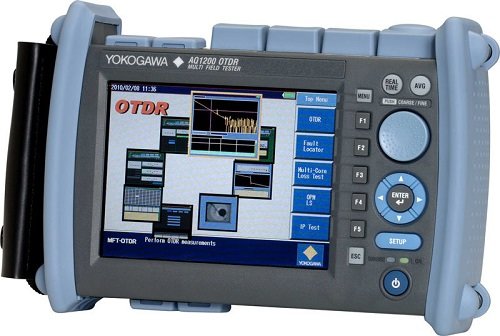

Рефлектометр оптический Yokogawa AQ1200A-HR-F-UFC/SLS/SB

В наличии
330 000 ₽ с НДС
Серия оптических рефлектометров Yokogawa AQ1200 разработана специально для работы на городских или локальных сетях, когда не нужно измерять большие расстояния, и необходима компактность при перемещении пешком между объектами. Рефлектометр Yokogawa AQ1200 очень похож на основную модель AQ7275, но имеет почти вдвое меньший размер и вес всего около 1 кг.
Волокно SM(одномод)
Длины волн, нм1310/1550

Описание

 Данный рефлектометр есть в списке госреестра РОССТАНДАРТ

Yokogawa AQ1200 – это многофункциональный тестер, ведь помимо функции рефлектометра он может быть укомплектован отдельным портом измерителя мощности для измерения потерь, источником видимого излучения для поиска повреждений, видеощупом для проверки оптических разъемов.

Рефлектометр AQ1200 имеет мощные возможности тестирования и анализа:

  • Поиск повреждений волокна;
  • Автоматическое измерение потерь на разных длинах волн с помощью двух приборов;
  • Табличные измерения многоволоконного кабеля;
  • Поиск макроизгибов волокна;
  • Анализ нескольких трасс, разности трасс, двунаправленный анализ;
  • Автоматическая идентификация событий на трассе;
  • Визуализация событий на трассе с помощью иконок.


Особенности :

Рефлектометр и многофункциональный тестер в одном приборе
Очень компактный, вес всего 1 кг
Высокая надежность и защита для работы в полевых условиях
Огромные возможности для тестирования и анализа оптических линий


Параметры базового блока Yokogawa AQ1200
Параметры горизонтальной оси Разрешение выборки 5, 10, 20, 50 см, 1, 2, 4, 8, 16, 32 м
Разрешение считывания 1 см (мин.)
Число точек трассы до 128 000 точек
Групповой коэффициент преломления От 1.30000 1.79999 (шаг 0.00001)
Единицы измерения Км, кф, мили
Точность измерения расстояния ±1 м + расстояние х 2 х 10ˉ⁵ ± разрешение выборки
Параметры вертикальной оси Масштаб вертикальной оси 0.2, 0.5, 1, 2, 5, 7.5 дБ/дел
Разрешение считывания 0.001 дБ (мин.)
Точность измерения потерь ± 0.05 дБ/дБ ( при измерении потерь 1 дБ или меньше - точность ± 0.05 дБ)
Функции измерений Измерение расстояния Измерение общей длины волокна и расстояние между произвольно выбранными точками с разрешением считывания 1 см
Измерение потерь Измерение вносимых потерь, потерь на сварке, потерь на разветвителе, собственных потерь волокна между произвольно выбранными точками. Отображение потерь на единицу длины на исследуемом участке
Измерение возвратных потерь Измерение общих возвратных потерь в волокне и возвратных потерь между произвольно выбранными точками
Функции анализа Анализ участка трассы
Встроенная память 1000 и более, сохранение трассы и условий измерения
Дисплей Размер и тип 5,7 дюйма ЖК TFT
Разрешение 640x480 пикселей
Интерфейсы USB

USB 1.1 тип A, для внешней памяти, принтера, видеощупа
USB 1.1 тип B, для удаленного управления с компьютера, доступа к встроенной памяти

Формат файлов

Чтение: SOR, SET
Запись: SOR, SET, CSV, BMP, JPG, PNG

Общие параметры
Условия окружающей среды Температура хранения от -20 до 60˚C
Температура эксплуатации от 0 до 45˚C (от 0 до 40˚C при использовании сетевого адаптера, от 0 до 35˚C при зарядке батареи)
Влажность от 20 до 85% (без конденсации)
Электропитание от 100 до 240 В, 50/60 Гц
Аккумуляторная батарея Время работы: 6 часов, время зарядки: 5 часов
Размеры 217.5х157х74 мм
Вес 1 кг, включая аккумуляторную батарею
Стандарты совместимости Лазерная безопасность Класс 1 M (IEC 60825-1:2007), 21CFR1040.10
Безопасность EN

РАСШИФРОВКА:

AQ1200A - оптический рефлектометр 1310/1550 нм; 34/32 дБ

HR - меню на русском и английском языках

F - кабель питания стандарта VDE

UFC - съёмный адаптер для коннекторов FC

SB - наплечный ремень

SLS - источник стабилизированного излучения

Характеристики

Волокно SM(одномод)
Длины волн, нм1310/1550
×
