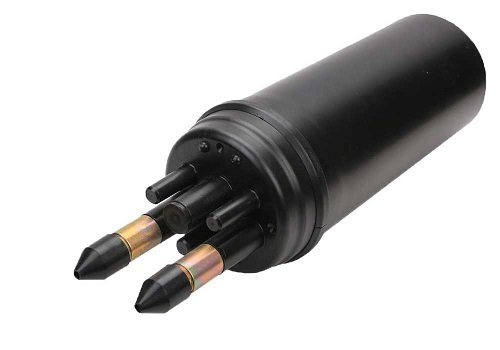

Муфта МТОК-А1/216-1КТ3645-К-77
Тип муфты | Тупиковая |
Тип кабеля | В грунт |
Максимальное количество сварных соединений | 216 |
Количество вводов | круглый, до 16 мм - 3 шт, круглый, до 9 мм - 3шт |
Описание
Муфта МТОК-А1/216-1КТ3645-К-77 | 130103-00071 используется для монтажа оптического кабеля, прокладываемого во всех категориях грунта, в том числе и под водой (на дне озера, болота, реки). Достигается это за счет существования различных специальных комплектов вводов, каждый из которых предназначен для определённой группы кабелей.
Герметизация оголовника муфты с её корпусом при помощи термоусаживаемой трубки ТУТ 180/58. Повторная герметизация после вскрытия также осуществляется с помощью ТУТ 180/58.

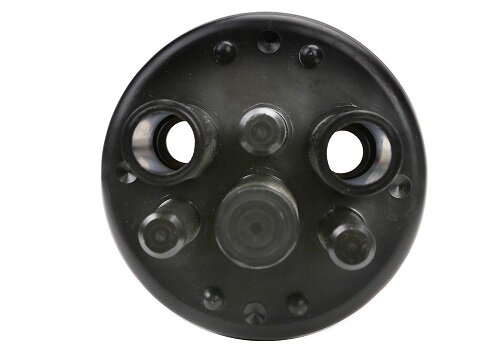

Герметизация вводов, крепление центрального силового элемента происходит с помощью специальных комплектов вводов, которые подбираются исходя из конструкции и предназначения оптического кабеля. Это даёт дополнительные возможности и характеристики: фиксация бронированного кабеля до 15кН на разрыв, предотвращение скручивания бронированных кабелей, изолирование или соединение брони оптических кабелей внутри муфты, обеспечение продольной герметизации вводимых ОК, возможность вывода от брони каждого кабеля провода заземления.

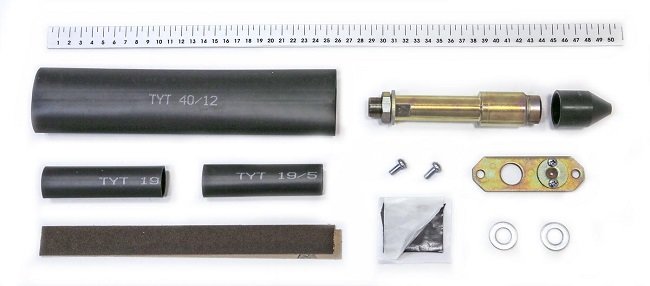

Муфта МТОК-А1/216-1КТ3645-К-77 | 130103-00071 поставляется с двумя комплектами ввода № 7.
Муфта имеет специальные малые патрубки для ввода проводов заземления. Герметизация происходит с помощью термоусадочных трубок ТУТ.
Для установки муфты МТОК-А1 в кабельную канализацию и помещения для ввода ОК разработан специальный кронштейн.
Для дополнительной защиты от механических и грязевых повреждений можно приобрести защитные муфты МПЗ и МЧЗ.
Характеристики
Тип муфты | Тупиковая |
Тип кабеля | В грунт |
Максимальное количество сварных соединений | 216 |
Количество вводов | круглый, до 16 мм - 3 шт, круглый, до 9 мм - 3шт |
Герметизация вводов | Комплект ввода |
Герметизация корпуса | ТУТ |
Тип кассет | КТ-3645 |
Длина | 527 мм |
Температура эксплуатации | от -60 ºС до +70 ºС |
Диаметр | 159 мм |
Объём | 0,24 м3 |
Масса | 3,1 кг |
Комплектация
Корпус (оголовник,кожух, кронштейн, ТУТ 180/58) - 1 шт.

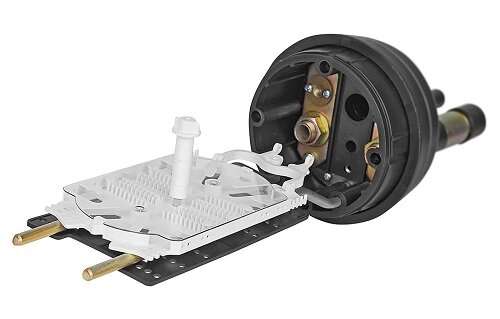

Кассета КТ-3645 - 1 шт.
Гильзы КДЗС 4525 - 20 шт.
Пинцет для укладки КДЗС - 1 шт.
Комплект ввода №7 - 2 шт.
Комплект маркеров и стяжек - 1 шт.
Силикагель (пакет) - 1 шт.
