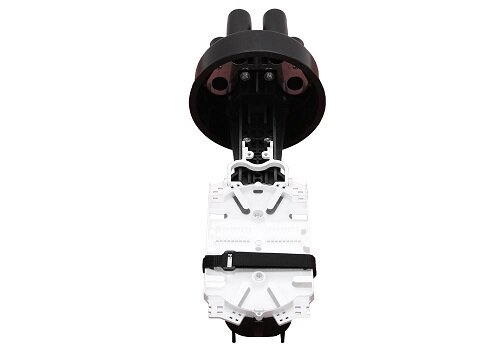

Муфта МТОК-Б1/216-1КТ3645-К-44

Артикул: 130103-00821
Под заказ
6 673 ₽ с НДС
Тупиковая магистральная муфта МТОК-Б1 предназначена для монтажа оптических кабелей, прокладываемых в грунтах всех категорий, а также подводных ОК, которые прокладываются через реки, озера и болота, ёмкостью до 216 оптических волокон.

Герметизация вводов, осуществляется при помощи различных комплектов ввода, выбор которых зависит от конструкции и назначения кабеля.

Оголовник и корпус герметизируется при помощи термоусаживаемой трубки ТУТ 180/58, входящей в комплектацию.
Тип муфтыТупиковая
Тип кабеляВ грунт
Максимальное количество сварных соединений 216
Количество вводовкруглый, до 16 мм - 4 шт, овальный, до 10 мм/до 25 мм/транзит - 4/2/1 шт

Описание

Муфта МТОК-Б1/216-1КТ3645-К-44 | 130103-00821 используется для монтажа оптического кабеля, прокладываемого во всех категориях грунта, в том числе и под водой (на дне озера, болота, реки). Достигается это за счет существования различных специальных комплектов вводов, каждый из которых предназначен для определённой группы кабелей.

Герметизация оголовника муфты с её корпусом при помощи термоусаживаемой трубки ТУТ 180/58. Повторная герметизация после вскрытия также осуществляется с помощью ТУТ 180/58.

Герметизация вводов, крепление центрального силового элемента происходит с помощью специальных комплектов вводов, которые подбираются исходя из конструкции и предназначения оптического кабеля. Это даёт дополнительные возможности и характеристики: фиксация бронированного кабеля до 15кН на разрыв, предотвращение скручивания бронированных кабелей, изолирование или соединение брони оптических кабелей внутри муфты, обеспечение продольной герметизации вводимых ОК, возможность вывода от брони каждого кабеля провода заземления.

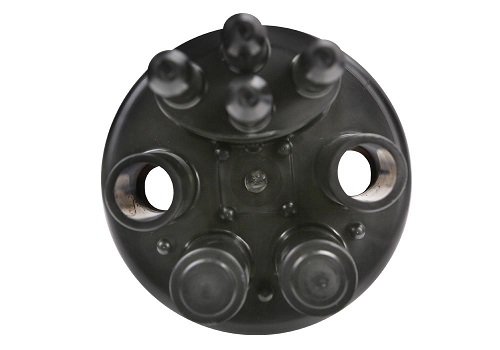

Овальный ввод предусмотренный в муфте позволяет: 1) вводить транзитную петлю диаметром до 25 мм, 2) вводить два кабеля диаметром до 25 мм, 3) вводить четыре ОК диаметром до 10 мм, 4) выводить до четырёх проводов заземления (КИП). В первых двух вариантах для герметизации необходимо дополнительно приобрести Комплект №9 для ввода ОК (для всех овальных патрубков муфт ССД).

Муфта МТОК-Б1/216-1КТ3645-К-44 | 130103-00821 поставляется c двумя комплектами ввода № 4.

Муфта имеет специальные малые патрубки для ввода проводов заземления. Герметизация происходит с помощью термоусадочных трубок ТУТ.

Для установки муфты МТОК-Б1 в кабельную канализацию и помещения для ввода ОК разработан специальный кронштейн.

Характеристики

Тип муфтыТупиковая
Тип кабеляВ грунт
Максимальное количество сварных соединений 216
Количество вводовкруглый, до 16 мм - 4 шт, овальный, до 10 мм/до 25 мм/транзит - 4/2/1 шт
Герметизация вводовКомплект ввода
Герметизация корпусаТУТ
Тип кассетКТ-3645
Длина523 мм
Температура эксплуатацииот -60 ºС до +70 ºС
Диаметр159 мм
Объём0,24 м3
Масса2,7 кг

Комплектация

Корпус (оголовник,кожух, кронштейн, ТУТ 180/58) - 1 шт.

Кассета КТ-3645 - 1 шт.

Гильзы КДЗС 4525 - 20 шт.

Пинцет для укладки КДЗС - 1 шт.

Комплект ввода №4 - 2 шт.

Комплект маркеров и стяжек - 1 шт.

Силикагель (пакет) - 1 шт.

×
