Муфта МТОК-К6/108-1КТ3645-К

В НАЛИЧИИ!
Артикул: 130103-00041
В наличии
2 552 ₽ с НДС

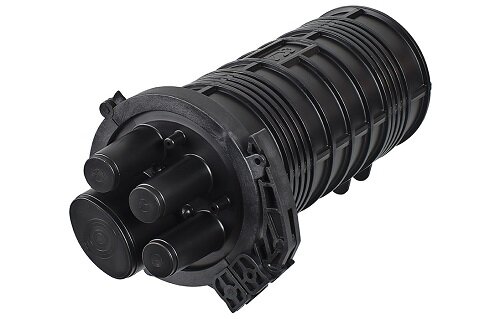

Тупиковая муфта МТОК-К6 универсальна и предназначена для любых видов оптических кабелей ёмкостью до 108 волокон.

Герметизация вводов, осуществляется при помощи различных комплектов ввода, выбор которых зависит от конструкции кабеля.

Оголовник и корпус герметично соединяются между собой с помощью самозатягивающегося армированного хомута.

Для крепления муфты на опору или стену существует специальный кронштейн.
Тип муфтыТупиковая
Тип кабеляПодвесной, В канализацию, В грунт
Максимальное количество сварных соединений 108
Количество вводововальный, до 25 мм/транзит - 2/1 шт, круглый, до 22 мм - 3шт

Описание

Муфта МТОК-К6/108-1КТ3645-К | 130103-00041 в основном используется при монтаже в кабельной канализации, но может использоваться для монтажа любого оптического кабеля, кроме подводного. Достигается это за счет существования различных специальных комплектов вводов, каждый из которых предназначен для определённой группы кабелей.

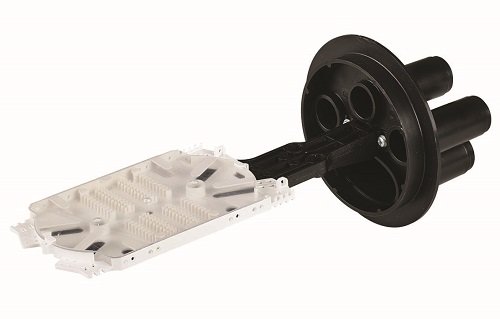

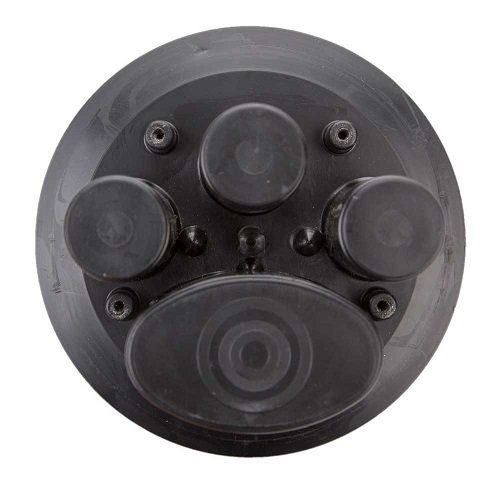

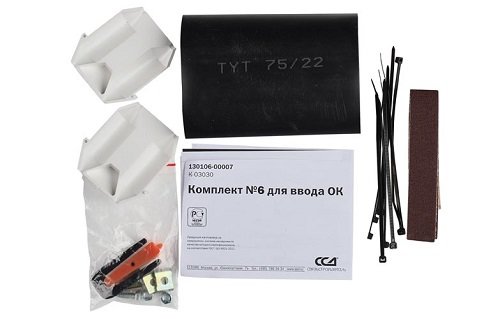

Овальный ввод предусмотренный в муфте позволяет 1) вводить транзитную петлю без разрезания оптических модулей. Её выкладка осуществляется на лотке с противоположной стороны от кассет. Этот ввод может быть использован и 2) для двух оптических кабелей диаметром до 25 мм. В обоих вариантах для герметизации необходимо дополнительно приобрести Комплект №6 для ввода ОК (для всех овальных патрубков муфт ССД).

Герметизация оголовника муфты с её корпусом осуществляется механически при помощи армированного пластикового хомута с кольцевой прокладкой и самозатягивающимся замком.

Герметизация вводов, крепление центрального силового элемента происходит с помощью специальных комплектов вводов, которые подбираются исходя из конструкции и предназначения оптического кабеля.

Если нет транзитной петли и при условии ввода в круглые патрубки 2-х тонких оптических кабелей в данную муфту можно ввезти до 8 ОК.

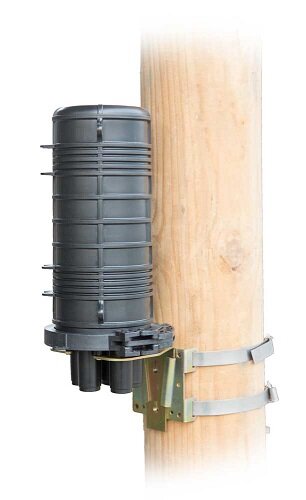

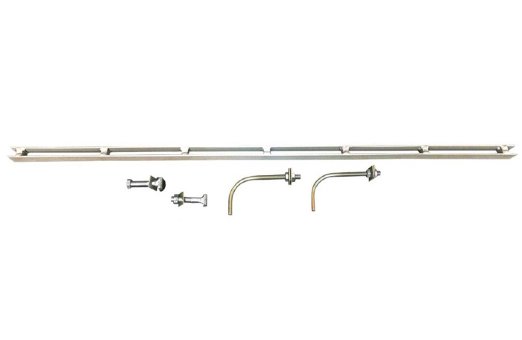

Для установки муфты МТОК-К6 на опоры или стены разработан специальный кронштейн, который благодаря своей конструкции позволяет снимать и устанавливать муфту за короткий промежуток времени без его повторной фиксации.

Характеристики

Тип муфтыТупиковая
Тип кабеляПодвесной, В канализацию, В грунт
Максимальное количество сварных соединений 108
Количество вводововальный, до 25 мм/транзит - 2/1 шт, круглый, до 22 мм - 3шт
Герметизация вводовКомплект ввода
Герметизация корпусаХомут
Тип кассетКТ-3645
Длина378 мм
Температура эксплуатацииот -60 ºС до +70 ºС
Диаметр188 мм
Объём0,17 м3
Масса1,4 кг

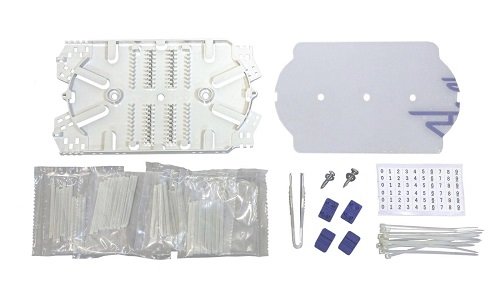

Комплектация

Корпус (оголовник, кожух, хомут) - 1 шт.

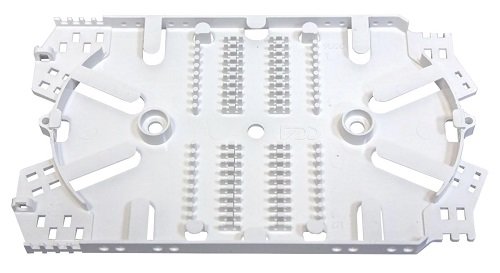

Кассета КТ-3645 с крышкой - 1 шт.

Гильзы КДЗС 4525 - 20 шт.

Пинцет для укладки КДЗС - 1 шт.

Комплект маркеров и стяжек - 1 шт.

Силикагель (пакет) - 1 шт.

×
