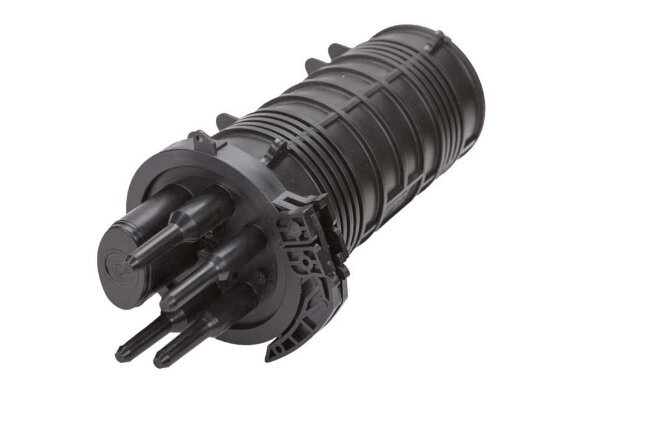

Муфта МТОК-Л6/144-1КТ3645-К

Артикул: 130105-00944
Под заказ
2 608 ₽ с НДС
Тупиковая муфта МТОК-Л6 практически универсальна так как предназначена для самонесущих и типа "8" подвесных, и других конструкций (включая и для кабельной канализации) оптических кабелей ёмкостью до 108 волокон.

Герметизация вводов кабелей осуществляется при помощи термоусаживаемых трубок ТУТ.

Оголовник и корпус герметично соединяются при помощи самозатягивающегося армированного хомута.

Для крепления муфты на опору или стену существует специальный кронштейн.
Тип муфтыТупиковая
Тип кабеляПодвесной, В канализацию
Максимальное количество сварных соединений 144
Количество вводовкруглый ступенчатый, до 20 мм - 2 шт, круглый ступенчатый, до 16 мм - 2 шт, овальный, до 25 мм/транзит - 2/1 шт

Описание

Муфта МТОК-Л6/108-1КТ3645-К | 130105-00031 очень универсальна и используется для осуществления сварных соединений при монтаже самонесущего подвесного кабеля, а также в кабельной канализации.

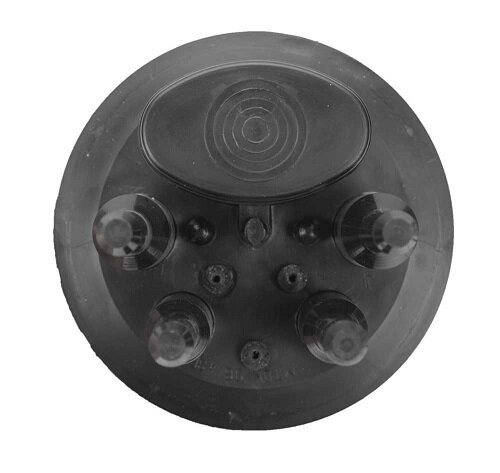

Овальный ввод предусмотренный в муфте позволяет вводить транзитную петлю без разрезания оптических модулей. Её выкладка осуществляется на лотке с противоположной стороны от кассет. Этот ввод может быть использован и для двух оптических кабелей диаметром до 25 мм. В любом из этих вариантов для герметизации необходимо дополнительно приобрести Комплект №6 для ввода ОК (для всех овальных патрубков муфт ССД).

Герметизация оголовника муфты с её корпусом осуществляется механически при помощи армированного пластикового хомута с кольцевой прокладкой и самозатягивающимся замком.

Герметизация круглых вводов, имеющие ступенчатую форму, происходит с помощью термоусаживаемых трубок ТУТ, входящих в комплектацию муфты.

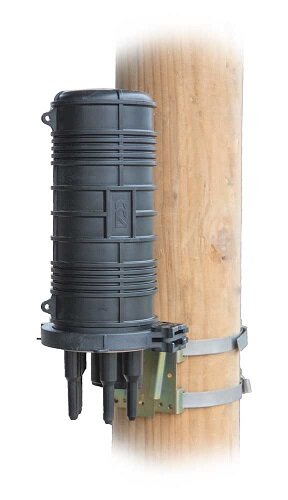

Для установки муфты МТОК-Л7 на опоры или стены разработан специальный кронштейн, который благодаря своей конструкции позволяет снимать и устанавливать муфту за короткий промежуток времени без его повторной фиксации.

Характеристики

Тип муфтыТупиковая
Тип кабеляПодвесной, В канализацию
Максимальное количество сварных соединений 144
Количество вводовкруглый ступенчатый, до 20 мм - 2 шт, круглый ступенчатый, до 16 мм - 2 шт, овальный, до 25 мм/транзит - 2/1 шт
Герметизация вводовТермоусаживаемая трубка
Герметизация корпусаХомут
Тип кассетКТ-3645
Длина416 мм
Температура эксплуатацииот -60 ºС до +70 ºС
Диаметр188 мм
Объём0,17 м3
Масса1,57 кг

Комплектация

Корпус (оголовник,кожух, хомут) - 1 шт.

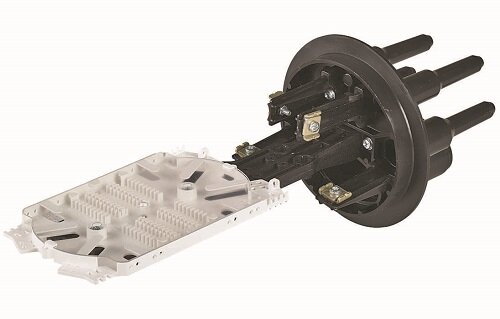

Кассета КТ-3645 с крышкой - 1 шт.

Гильзы КДЗС 4525 - 20 шт.

Пинцет для укладки КДЗС - 1 шт.

Трубка ТУТ 33/8 для круглых вводов ОК - 2 шт.

Комплект маркеров и стяжек - 1 шт.

Силикагель (пакет) - 1 шт.

×
