Муфта МТОК-В3/216-1КТ3645-К

В НАЛИЧИИ!
Артикул: 130103-00050
В наличии
3 613 ₽ с НДС

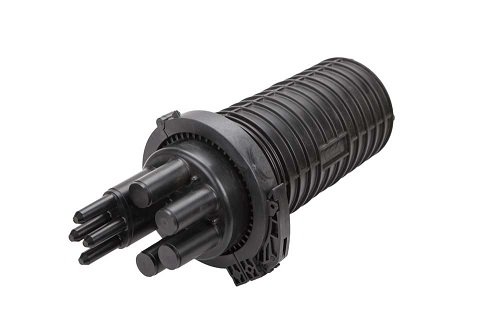

Тупиковая муфта МТОК-В3 универсальна и предназначена для любых видов оптических кабелей ёмкостью до 216 волокон.

Герметизация вводов, осуществляется при помощи различных комплектов ввода, выбор которых зависит от конструкции кабеля.

Оголовник и корпус герметично соединяются между собой с помощью самозатягивающегося армированного хомута.

Для крепления муфты на опору или стену существует специальный кронштейн.
Тип муфтыТупиковая
Тип кабеляПодвесной, В канализацию, В грунт
Максимальное количество сварных соединений 216
Количество вводовкруглый, до 22 мм - 4 шт, овальный, до 10 мм/до 25 мм/транзит - 4/2/1 шт

Описание

Муфта МТОК-В3/216-1КТ3645-К | 130103-00050 может использоваться для монтажа любого оптического кабеля, кроме подводного. Достигается это за счет существования различных специальных комплектов вводов, каждый из которых предназначен для определённой группы кабелей.

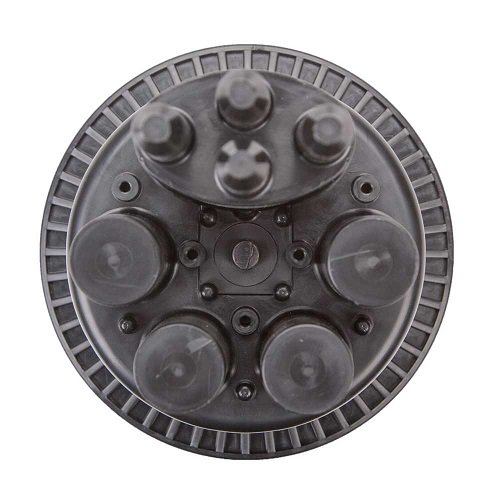

Овальный ввод предусмотренный в муфте позволяет 1) вводить транзитную петлю без разрезания оптических модулей. Её выкладка осуществляется на лотке с противоположной стороны от кассет. Этот ввод может быть использован и 2) для двух оптических кабелей диаметром до 25 мм, а также 3) для ввода четырёх тонких кабелей диаметром до 10мм. В первых 2-х вариантах для герметизации необходимо дополнительно приобрести Комплект №6 для ввода ОК (для всех овальных патрубков муфт ССД).

Герметизация оголовника муфты с её корпусом осуществляется механически при помощи армированного пластикового хомута с кольцевой прокладкой и самозатягивающимся замком.

Герметизация вводов, крепление центрального силового элемента происходит с помощью специальных комплектов вводов, которые подбираются исходя из конструкции и предназначения оптического кабеля.

Если нет транзитной петли, то в данную муфту можно ввезти до 8 оптических кабелей.

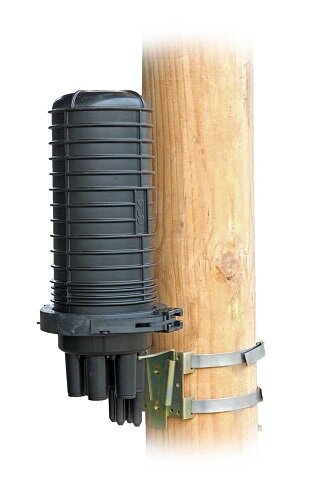

Для установки муфты МТОК-В3 на опоры или стены разработан специальный кронштейн, который благодаря своей конструкции позволяет снимать и устанавливать муфту за короткий промежуток времени без его повторной фиксации.

Характеристики

Тип муфтыТупиковая
Тип кабеляПодвесной, В канализацию, В грунт
Максимальное количество сварных соединений 216
Количество вводовкруглый, до 22 мм - 4 шт, овальный, до 10 мм/до 25 мм/транзит - 4/2/1 шт
Герметизация вводовКомплект ввода
Герметизация корпусаХомут

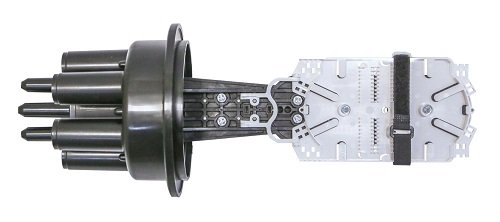

Тип кассетКТ-3645
Длина494 мм
Температура эксплуатацииот -60 ºС до +70 ºС
Диаметр215 мм
Объём0,024 м3
Масса2 кг

Комплектация

Корпус (оголовник,кожух, хомут) - 1 шт.

Кассета КТ-3645 - 1 шт.

Гильзы КДЗС 4525 - 20 шт.

Пинцет для укладки КДЗС - 1 шт.

Комплект маркеров и стяжек - 1 шт.

Силикагель (пакет) - 1 шт.

×
