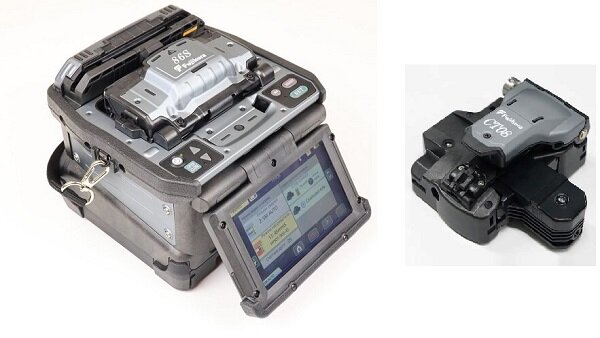

Аппарат сварочный Fujikura FSM-86S комплектация KIT C (86S+CT08)

Уточните наличие и цену!
Артикул: FSM-86S | KIT C
Под заказ
Цена по запросу
Аппарат сварочный Fujikura FSM-86S это следующая модель, пришедшая на замену 80S+ и 62S+.

В комплектации KIT C поставляется со скалывателем CT08.

Выравнивание волокон (юстировка) улучшена и осуществляется по сердцевине.

Данный аппарат больше подходит для магистральных ВОЛС, но может применятся и для качественной и быстрой сварки локальных сетей.
НаименованиеСварочные аппараты
Тип свариваемых волоконSM (ITU-T G.652/G.657), MM (ITU-T G.651), DS (ITU-T G.653), NZDS (ITU-T G.655)
Метод выравнивания волоконПо сердцевине волокна
Скорость сварки7 секунд для стандартного SM волокна

Описание

Аппарат сварочный Fujikura FSM-86S | KIT C поставляется в комплекте со скалывателем CT-50.

Данный прибор является самым новейшим и современным из линейки проверенного и надёжного производителя Fujikura.

Максимально усовершенствован в отношении эффективности, удобства, надежности и защиты.

Автоматические прижимы волокна фиксируют любые типы оболочек без дополнительных держателей. Верхняя поверхность аппарата и изменённая ветрозащитная крышка обеспечивает удобное размещение КДЗС и их быстрое перемещение в печь для термоусадки. Специальные фиксаторы предотвращают выпадение волокон при автоматическом открытии ветрозащитной крышки и прижимов.

Сварочный аппарат Fujikura FSM-86S в основном используется при строительстве магистральных ВОЛС.

По этой причине произошёл ряд усовершенствований для более комфортной работы оператора в полевых условиях:

- новые форма и размер теперь обеспечивает большую защиту внутренних элементов при падениях прибора;

- цветной большой 5" дисплей с антибликовым покрытием;

- изменённая конструкция электродов даёт возможность их замены без специальных инструментов;

- увеличен размер кейса и его отсеков, что позволяет вместить в него больше дополнительных материалов и инструмента;

- монтажный столик, с увеличенной рабочей поверхностью, имеет специальный фиксатор для надежного крепления скалывателя;

- доработанный протокол Bluetooth предоставляет возможность одновременной связи с двумя скалывателями Fujikura CT50.

Характеристики

НаименованиеСварочные аппараты
Тип свариваемых волоконSM (ITU-T G.652/G.657), MM (ITU-T G.651), DS (ITU-T G.653), NZDS (ITU-T G.655)
Метод выравнивания волоконПо сердцевине волокна
Скорость сварки7 секунд для стандартного SM волокна
Диаметр волокна80 … 150 мкм | 100 … 3000 мкм в покрытии
Длина скола5…16 мм
Средние потери на сварке0,02 дБ (SM), 0,01 дБ (MM), 0,04 дБ (DS), 0,04 дБ (NZDS)
Режимы сварки100
Хранение результатов сваркипоследние 20 000 сварок | 100 изображений сварки
Увеличение320х для раздельного просмотра по осям X и Y | 200х для одновременного просмотра по осям X и Y
Способ просмотра2 камеры на цветном сенсорном ЖК-экране 5 дюймов
Механический тест на растяжение1,96…2,25 Н
Режимы печки30
Время нагрева9 сек для КДЗС Slim 60 (60 мм) | 13 сек для КДЗС FP-03 (60 мм)
Длина защитных гильз0 мм, 40 мм и микро-гильзы Fujikura
Число циклов сварка/нагрев от батареи300 сварок и термоусадок
Ресурс электродов5000 сварок
Защитные особенностиЗащита от падения с высоты 76 см | Защита от пыли размером 0,1…500 мкм | Защита от осадков до 10 мм/час
Беспроводное соединениеBluetooth ® 4.1 | Сбор статистики по качеству сколов в каждом положении лезвия | Управление положением лезвия скалывателя Fujikura CT50 | Автоматический поворот лезвия скалывателя Fujikura CT50 при плохом качестве скола | Управление двумя скалывателями од
ЖК мониторЦветной сенсорный 5 дюймов | Пластиковая защита с антибликовым покрытием | Изображение автоматически переворачивается при изменении положения монитора
Функция внесения потерь в месте сваркиСоздание фиксированного аттенюатора, 0,1 … 15 дБ с шагом 0,1 дБ
Автоматическая печкаАвтоматическое открытие и закрытие крышки | Автоматическое открытие и закрытие прижимов печки | Автостарт печки
Автоматическая ветрозащитная крышкаАвтоматическое открытие и закрытие ветрозащитной крышки | Автостарт сварки при закрытии ветрозащитной крышки
Автоматические прижимыАвтоматическое открытие одного или двух прижимов волокна после сварки, настраиваемое
Замена электродовВручную, без применения инструментов
Совместимость с Fuse коннекторамиСистема Fujikura Fuse Connect
Другие особенностиОбновление ПО через компьютер | Сбор статистики по сваркам, включая изображения | Управление сварочным аппаратом через компьютер
Размеры170х173х150 мм (без защиты)
ИнтерфейсыUSB2.0 Mini B для подключения к компьютеру | USB2.0 A для подключения внешней светодиодной лампы | 6-pin Mini-DIN для подключения термостриппера RS02, RS03
Условия эксплуатацииВысота над уровнем моря 0…5000 м, ветер 15 м/сек | Температура -10…+50˚C, влажность 0…95%
Условия храненияТемпература -40…+80˚C, влажность 0…95% | Длительное хранение с батареей -20 … +30˚C
Вес2,8 кг (включая батарею)

Комплектация

Оптический сварочный аппарат Fujikura | FSM-86S - 1 шт.

Скалыватель | CT08 - 1 шт.

Аккумуляторная батарея | BTR-15 - 1 шт.

Шнур питания сетевой | ACC-15 - 1 шт.

Блок питания от сети 110/220В | ADC-20 - 1 шт.

Кабель USB | USB-01 - 1 шт.

Ремень для аппарата | ST-02 - 1 шт.

Комплект электродов | ELCT2-16B - 1 шт. (+ 1 комплект установлен в аппарате)

Держатели под холдеры | SP-03 - 1 пара

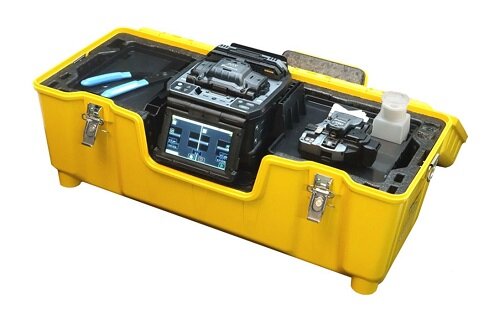

Жесткий кейс с рабочим столом | CC-39 - 1 шт.

Рабочий столик (левый) | WT-09L - 1 шт.

Рабочий столик (правый) | WT-09R - 1 шт.

Подставка под КДЗС | JP-09 - 1шт.

Винт для штатива | TS-03 - 2 шт.

Ремень для кейса | ST-03 - 1 шт.

Диспенсер | AP-02 - 1 шт.

Краткое руководство пользователя - 1 шт.

Документация

Для получения декларации соответствия, сертификата обратитесь к специалистам.

×
