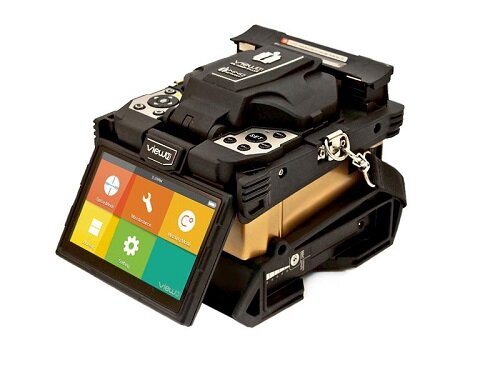

Аппарат сварочный INNO View 3

Уточните наличие и цену!
Артикул: INNO | View 3
Под заказ
230 000 ₽ с НДС
Сварочный аппарат INNO View 3 это самый бюджетный прибор в линейке этого производителя.

Выравнивание волокон (юстировка) осуществляется по оболочке.

Особенностью этого прибора является выравнивание по двум плоскостям.

Отличное решение для работ на сетях FTTH и PON.
НаименованиеСварочные аппараты
Тип свариваемых волоконSM (ITU-T G.652/G.657), MM (ITU-T G.651), DS (ITU-T G.653), NZDS (ITU-T G.655)
Метод выравнивания волоконПо сердцевине волокна
Скорость сварки7 секунд для стандартного SM волокна

Описание

INNO Instrument VIEW 3 автоматический сварочный аппарат с юстировкой волокон по оболочке.

Управление сварочным аппаратом упрощает работу оператору так как совмещает в себе и клавиатуру и сенсорный дисплей.

Усовершенствованная беззеркальная оптическая система исключает точку отказа, которая возникала из-за загрязнения зеркал.

Двойным нажатием на экран можно увеличить картинку в 520 крат. Яркое освещение обеспечивается трёмя LED.

Аппарат для сварки оптоволокна INNO | VIEW 3 приспособлен для работы с волокнами в буфере 250 мкм, 900 мкм, 3.0 мм, плоским кабелем FTTx, оптическими

патч-кордами. Скалыватель, входящий в комплект, оптимизирован под все виды и размеры буфера.

Аккумуляторная батарея позволяет выполнить до 170 сварок и термоусадок без подзарядки.

Может работать как от сети через блок питания/зарядки, так и автономно от аккумуляторной батарей.

Характеристики

НаименованиеСварочные аппараты
Тип свариваемых волоконSM (ITU-T G.652/G.657), MM (ITU-T G.651), DS (ITU-T G.653), NZDS (ITU-T G.655)
Метод выравнивания волоконПо сердцевине волокна
Скорость сварки7 секунд для стандартного SM волокна
Диаметр волокна80...150 мкм
Диаметр покрытиядо 3 мм
Длина сколаОт 8 до 16 мм
Средние потери на сварке0.03 дБ для SM, 0.02 дБ для MM, 0.05 дБ для DS, 0.05 дБ для NZDS, 0.03 дБ для G.657
Режимы сварки128 режимов
Хранение результатов сваркипоследние 10 000 сварок
Увеличение520х места сварки
Калибровка дугиАвтоматическая калибровка дуги по давлению и температуре
Способ просмотраЦветной ЖК 5 дюймов
Механический тест на растяжениеот 1.96 до 2.25 Н
Режимы печки32 режима
Время нагрева13 секунд
Длина защитных гильзот 20 мм до 60 мм
Число циклов сварка/нагрев от батареи170 сварок и термоусадок, емкость 4200 мАч
Ресурс электродов5 550 сварок
Беспроводное соединениеНет
ЖК монитор5.0″ цветной LCD тачскрин, с регулируемым углом наклона, инверсией изображения и защитой из закалённого стекла
УправлениеКлавиатура | Тачскрин
Размеры152х147х175 мм
ИнтерфейсыUSB 2.0 | Mini USB
Условия эксплуатацииВысота от 0 до 5000 м | влажность от 0 до 95% | без конденсата | от -10° до +50°С | скорость ветра не более 15 м/с
Условия храненияВлажность от 0 до 95% без конденсата | от -40° до +80°С
Вес2,31 кг (с батареей)

Комплектация

Сварочный аппарат | View-3 - 1 шт.

Съёмный магнитный зажим на каретку | FH-40 - 2 шт.

Прецизионный скалыватель | V-7 - 1 шт.

Кабель для подключения внешнего блока питания/зарядки - 1 шт.

Блок питания/зарядки внешний | JS-180300 - 1 шт.

Аккумуляторная батарея | LBT-50 - 1 шт.

Съёмный зажим печи стандартный - 1 шт.

Съёмный зажим печи SOC | HTN-SOC - 1 шт.

Съёмный зажим на каретку для сварных коннекторов SC | FH-SOC - 1 шт.

Оснастка для очистки нагара с электродов (гриндер) - 1 шт.

Руководство пользователя - 1 шт.

Лоток для охлаждения КДЗС | CG-22 - 1 шт.

Комплект электродов | E-50 - 1 шт. (+ 1 комплект установлен в аппарате)

Ручной ремень для переноски аппарата - 1 шт.

Протокол заводского тестирования - 1 шт.

Кейс транспортировочный, пылевлагозащитный | НСК-К6М - 1 шт.

Ремень наплечный для кейса - 1 шт.
