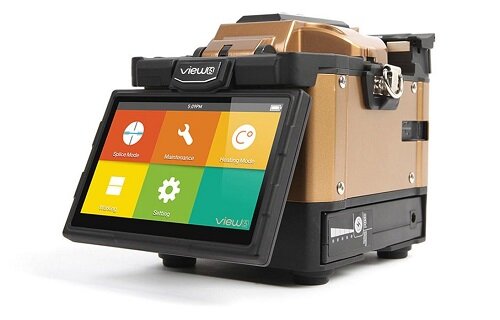

Аппарат сварочный INNO View 5

Уточните наличие и цену!
Артикул: INNO | View 5
Под заказ
Цена по запросу
Сварочный аппарат INNO View 5 это магистральный сварочник оптических волокон.

Выравнивание волокон (юстировка) осуществляется по сердцевине.

Особенностями этого прибора являются автоматическое определение типов волокон и упрощённый контроль над качеством стыка места сварки.

НаименованиеСварочные аппараты
Тип свариваемых волоконSM (ITU-T G.652/G.657), MM (ITU-T G.651), DS (ITU-T G.653), NZDS (ITU-T G.655)
Метод выравнивания волоконПо сердцевине волокна
Скорость сварки9 секунд для стандартного SM волокна

Описание

 Аппарат сварочный INNO | VIEW 5 это автоматический сварочный аппарат с юстировкой волокон по сердцевине.

Двойным нажатием на экран можно увеличить картинку в 520 крат. Яркое освещение обеспечивается трёмя LED.

Аппарат для сварки оптоволокна INNO | VIEW 5 приспособлен для работы с волокнами в буфере 250 мкм, 900 мкм, 3.0 мм, плоским кабелем FTTx, оптическими

патч-кордами и автоматически определяет тип оптических волокон.

Скалыватель, входящий в комплект, оптимизирован под все виды и размеры буфера.

Аккумуляторная батарея позволяет выполнить до 170 сварок и термоусадок без подзарядки.

Может работать как от сети через блок питания/зарядки, так и автономно от аккумуляторной батарей.

Появилась возможность создания в линии фиксированного аттенюатора с величиной затухания от 0.1 дБ до 20 дБ с шагом 0.1 дБ.

Гарантия 3 года!

Характеристики

НаименованиеСварочные аппараты
Тип свариваемых волоконSM (ITU-T G.652/G.657), MM (ITU-T G.651), DS (ITU-T G.653), NZDS (ITU-T G.655)
Метод выравнивания волоконПо сердцевине волокна
Скорость сварки9 секунд для стандартного SM волокна
Диаметр волокна80...150 мкм
Диаметр покрытиядо 3 мм
Длина сколаОт 8 до 16 мм
Средние потери на сварке0.03 дБ для SM, 0.02 дБ для MM, 0.05 дБ для DS, 0.05 дБ для NZDS, 0.03 дБ для G.657
Режимы сварки128 режимов
Хранение результатов сваркипоследние 10 000 сварок
Увеличение520х места сварки
Калибровка дугиАвтоматическая калибровка дуги по давлению и температуре
Способ просмотраЦветной ЖК 5 дюймов
Механический тест на растяжениеот 1.96 до 2.25 Н
Режимы печки32 режима
Время нагрева13 секунд
Длина защитных гильзот 20 мм до 60 мм
Число циклов сварка/нагрев от батареи170 сварок и термоусадок, емкость 4200 мАч
Ресурс электродов5 550 сварок
Беспроводное соединениеНет
ЖК монитор5.0″ цветной LCD тачскрин, с регулируемым углом наклона, инверсией изображения и защитой из закалённого стекла
УправлениеТачскрин | Клавиатура
Размеры147х130х155 мм
ИнтерфейсыUSB 2.0 | Mini USB
Условия эксплуатацииВысота от 0 до 5000 м | влажность от 0 до 95% | без конденсата | от -10° до +50°С | скорость ветра не более 15 м/с
Условия храненияВлажность от 0 до 95% без конденсата | от -40° до +80°С
Вес2,21 кг (с батареей)

Комплектация

Сварочный аппарат | View-5 - 1 шт.

Съёмный магнитный зажим на каретку | FH-40 - 2 шт.

Прецизионный скалыватель | V-7 - 1 шт.

Кабель для подключения внешнего блока питания/зарядки - 1 шт.

Блок питания/зарядки внешний | JS-180300 - 1 шт.

Аккумуляторная батарея | LBT-50 - 1 шт.

Съёмный зажим печи стандартный - 1 шт.

Съёмный зажим печи SOC | HTN-SOC - 1 шт.

Съёмный зажим на каретку для сварных коннекторов SC | FH-SOC - 1 шт.

Оснастка для очистки нагара с электродов (гриндер) - 1 шт.

Лоток для охлаждения КДЗС | CG-22 - 1 шт.

Комплект электродов | E-50 - 1 шт. (+ 1 комплект установлен в аппарате)

Ручной ремень для переноски аппарата - 1 шт.

Протокол заводского тестирования - 1 шт.

Кейс транспортировочный, пылевлагозащитный | NBX-35 - 1 шт.

Ремень наплечный для кейса - 1 шт.

Кабель USB-mini - 1 шт.

Кабель питания от прикуривателя | CJ-11 - 1 шт.

Руководство пользователя на CD - 1 шт.

Документация

Для получения декларации соответствия, сертификата обратитесь к специалистам.

×
